stack frame栈帧简介

0x01 栈帧是什么

“IA32 programs make use of the program stack to support procedure calls”.
“IA32程序使用程序栈帧来支持子程序调用”（出自CSAPP，即《深入理解计算机系统》）

个人理解，栈帧就是内存的一段数据，在内存栈区域，对子程序的数据进行一个临时保存。

什么是栈？

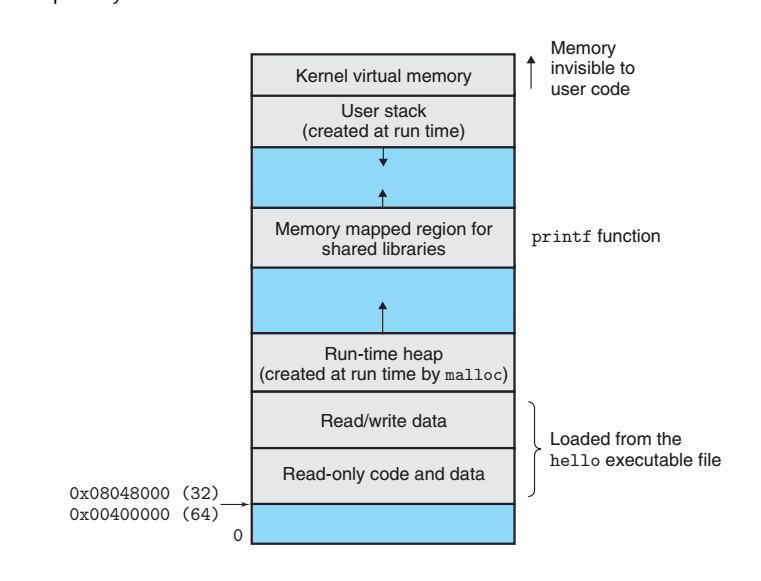

栈和堆类似，都是操作系统中分配给用户程序使用的一段内存区域，根据CSAPP中的图：

附中文解释：

1. Kernel virtual memory:内核虚拟内存，内核是操作系统常驻于内存中的一部分，而这一段空间就是为内存所保留的。应用程序开发者对这一段空间没有权限读写，也不能直接调用内核代码中的函数。
2. User stack(created at run time):用户栈区域（执行时创建），在用户虚拟地址空间的最顶部是用户栈，编译器用它来实现函数调用，用户栈在程序执行时自动扩展，尤其是在我们每一次调用函数时。
3. Run-time heap(created at run time by malloc):执行时堆（在执行时通过malloc函数创建），代码和数据区域之后紧跟着就是执行时堆，与代码和数据区域不同的是，代码和数据区域在程序执行时已经固定了大小，而它和栈一样是动态扩展的，在C库函数malloc和free的调用下，它被动态的分配和销毁。
4. Memory mapped region for shared libraries:为共享库映射的内存区域，在地址空间的中间部分附近，保留着共享库的代码和数据以及Math库的代码和数据。在动态链接的时候，这部分会起到很大的作用。

而 栈帧 ，就是在栈这一段空间里边，为每一个函数所分配的部分了。

0X02 栈帧体现在逆向中的应用

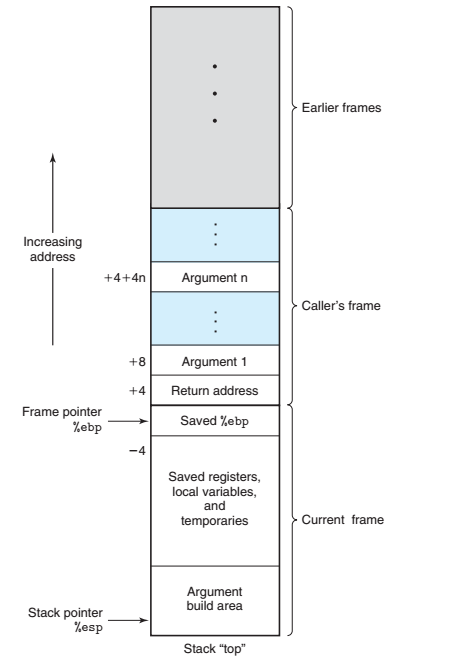

栈帧结构如下：

假设P子程序调用了Q子程序，P(caller), Q(current frame)。

P中最后一段存储的即是return address，也就是从Q返回需要的返回地址，这就象征着P子程序栈帧的结束，从下面开始，就是Q子程序的栈帧。Q子程序的栈帧开始的第一个部分就是保存ebp寄存器内容。而调用Q子程序所需要的参数则保存在从Q保存的EBP地址+4开始到+4+4i 对应第i个参数，也就是说 ebp的地址 + 4 + 4 * i 对应第i个参数

所以在IDA PRO里边对于一个函数进行反编译，常常可以看到ebp被保存，然后ebp的地址 +4 + 4 * i被提出来使用，其实是对第i个参数的使用。

在IDA PRO里边反编译可以看到，函数的开始一般对应两行：

push ebp    ;保存原ebp内容
mov ebp, esp;将保存ebp内容后的栈顶指针赋给新的ebp

而在ida反编译的内容中一般会有类似于

arg_0  = dword ptr 8

的内容，这其实是分析出的参数。使用的时候，会这样用

cmp [ebp+arg_0], 0CAFEBABEh

这里的，[ebp+arg_0]所取得的内容，即是第1个参数的内容了（i=1，而ida以0开始，所以分析成arg_0，意思是argument 0，也就是第0个参数）
